介紹了基于DS80C320的通信電源監控系統的設計方案，從硬件結構、軟件編程兩方面進行了詳細討論。實際運行表明。本監控系統完全能滿足實際需要，性能良好。

　　通信電源是通信網絡的“心臟”，通信電源系統穩定、可靠的運行直接關系到通信的穩定性及可靠性。目前大型通信電源的供電方式多采用集中供電的方式，一旦發生供電故障，將直接引起整個通信系統的癱瘓。

　　通信電源的傳統方式主要依靠人工，工作量大，效率低下，造成設備發生故障而沒有及時進行處理而產生的重大通信阻斷時有發生。因此對在網運行通信電源設備實現遠程實時監測，有利于及時發現電源故障，減少人為因素，對供電系統穩定、可靠運行顯得十分重要。

　　目前，通信電源系統廣泛使用高頻開關電源系統設備，其智能化程度高。在運行過程中，電源系統的具體運行要求很多，例如：若電源系統不能輸出電流和電壓或輸出的電流、電壓超出允許波動范圍，雜音電壓高于允許值時間并持續10 S以上者均判定為系統故障。原交流系統中的電壓、頻率或波形畸變超出范圍持續時間大于60 S者也判定為故障。

　　為此，要通信電源系統的可靠性，通信部門應盡量從兩個不同的地方引入2市電輸入，并設置2市電電能自動倒換裝置；所用設備要選用可靠性高的高頻開關整流設備，采用收稿日期：2011-11鋤作者簡介：劉建軍（1 ），男。省人，。主要研究方向為電子工程。

　　模塊化、熱插拔式結構以便于更換，并合理配置備份設備。供電方式要大力推廣分散供電，使用同一種直流電壓的通信設備采用兩個以上的供電系統。為了盡量縮短設備的平均故障修復時間，要經常分析運行參數，預測故障發生的時間并及時排除。還要提高技術水平，采用集中、遠程遙信、遙測。

　　實施集中監控管理是網絡技術發展的必然趨勢，是現代通信網的要求，也是企業減員增效的有效措施。各種電源設備要智能化、標準化，符合式通信協議。

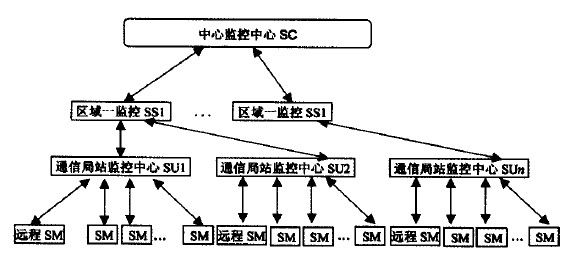

　　通信電源監控系統的主要作用是隨時監控電源的運行狀態；對電壓的波動、頻率的波動、波形失真率、瞬時浪涌、瞬變脈沖、三相不平衡等各種質量特性指標進行監控；當故障發生時，能夠及時采取相應措施并報警等。根據通信電源集中、統一管理的基本模式，監控系統在結構上是多級的分布式計算機監控網絡，一般可分為四級：中心監控中心、區域監控中心、局站監控中心以及前端現場處理部分（包括智能設備、蓄電池檢測儀、前端采集設備）。整個系統的框架結構宜采用樹型結構（見圖1），樹型結構有很好的擴容性，以滿足通信行業不斷發展的需求。

　?。?）實時監控及顯示各個通信電源設備的運行參數及相應的工作狀態，當設備出現故障時具有聲光報警功能，以及時提示工作人員排除故障；（2）當故障發生時，能夠及時實現主從電源準確無誤的切換，同時還要切換時電壓同頻率，同相位，同幅值；（3）對通信電源系統具有完善的功能，防止系統出現過壓、過流、頻率或相位超差及過熱等現象，當出現以上現象后及時采取措施；（4）通信功能：具有主從機組之間通信，與監控中心（上位機）通信等功能；（5）具有記錄歷史數據、狀態的功能。
