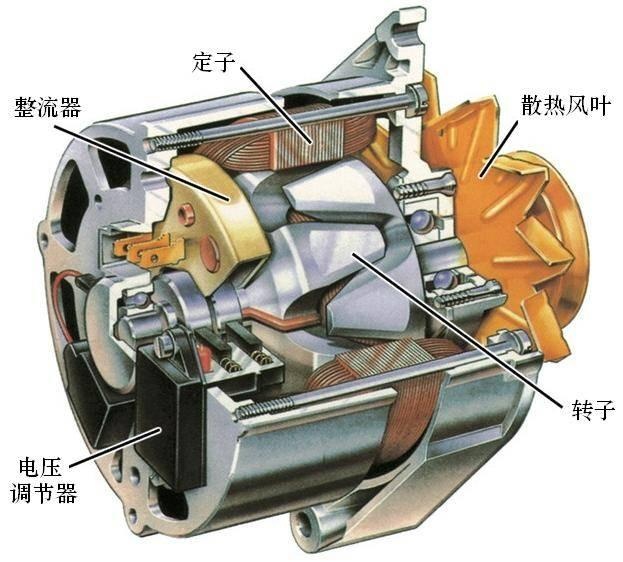

發電機是汽車用電設備的主要電源。在汽車正常運行期間，發電機向除起動機之外的其它用電設備供電，并向蓄電池充電。今天來給大家解析一下汽車發電機的結構和工作原理。
三相繞組一般采用三角形（△）和星形（Y）兩種接法，定子繞組在轉子產生的旋轉作用下，并輸出三相正弦交流電動勢。

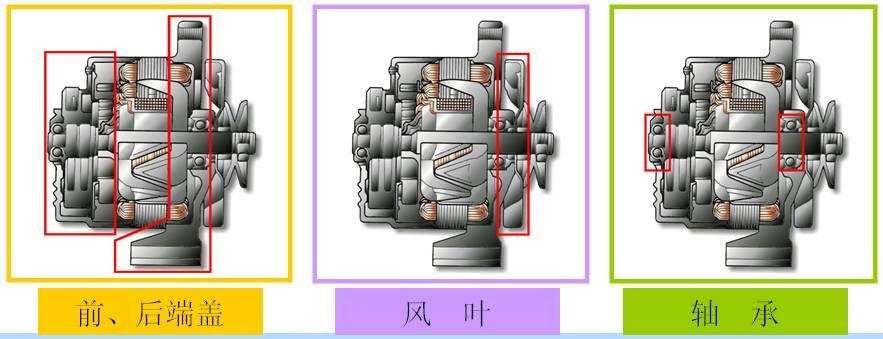

風扇風葉裝在前端蓋與輪之間（雙風扇發電機的兩個風葉裝在發電機內部的轉子上），在發電機工作時，起強制通風散熱作用。
當發電機的轉子繞組中通入直流電時，產生，轉子在發動機的帶動下旋轉，定子繞組切割轉子三相交流電動勢。
整流電路將三相電動勢轉變成直流脈動電壓；由于蓄電池具有電容的功能，故輸出的直流電壓波形較平坦。
在發電機空載運行時，忽略三相繞組和整流器的電阻壓降，直流電動勢約為：U＝2.34Eφ（Eφ為相電動勢）。

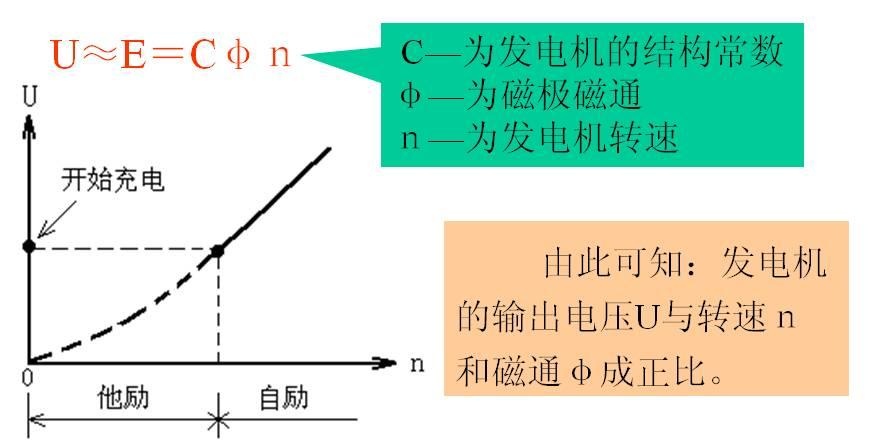

汽車用發電機在剛開始發電時，轉子繞組由蓄電池供電產生，屬于他勵；待發電機旋轉起來，輸出電壓高于蓄電池電壓時，發電機向繞組供電，勵磁方式由他勵變?yōu)樽詣?lì)。
在發電機輸出電壓U一定時（通常12V發電機保持在14V），發電機負載電流Ｉ與轉速ｎ之間的關系稱為輸出特性或負載特性。
當發電機的轉速升高時，減小電流，以減弱磁通φ，使φｎ基本保持不變，從而維持端電壓的不變。

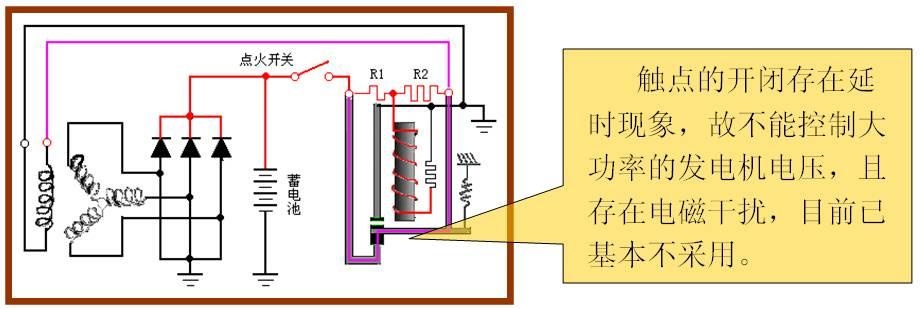

觸點式電壓調節器是一種機械振動式電壓調節器，它利用觸點的開閉作用，改變電路的電阻，保持端電壓的恒定。

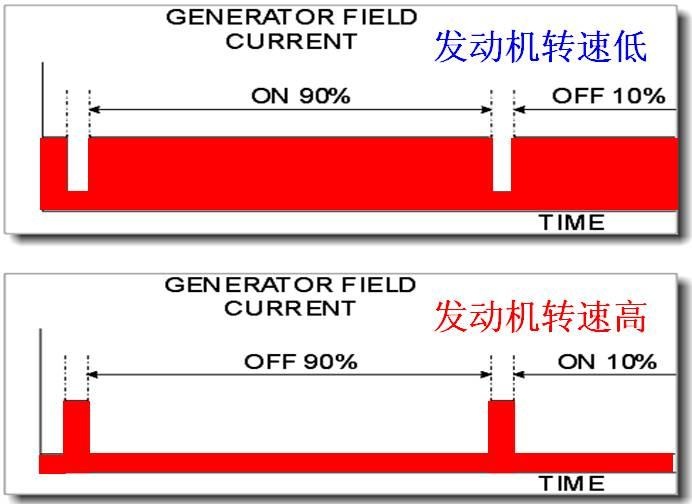

晶體管電壓調節器是利用晶體三極管的開關作用，控制發電機電路的通、斷，來調節的強弱，使端電壓保持不變。
集成電路電壓調節器具有體積小、功能強、可靠性高、結構簡單、成本低等特點，目前已廣泛應用于國內外的汽車上。集成電路電壓調節器由于體積小，目前都裝于發電機內，成為整體式交流發電機。
蓄電池的搭鐵必須與交流發電機的極性一致，都是負極搭鐵，否則蓄電池將通過發電機的硅整流二極管大量放電，從而二極管。
發電機在高速運轉時，不得拆下蓄電池等主要用電設備，以免產生瞬時過電壓，損壞二極管、調節器或其他用電設備。
經常檢查發電機的張緊程度，應符合出廠時的。過松，會造成蓄電池充電不足；過緊，容易造成和發電機軸承的損壞。
定期對發電機進行，一般發電機運行750小時或汽車行駛3萬公里后，對發電機的電刷、整流元件、調節器、軸承等易損元件進行一次檢查和必要的測試。
用數字萬用表的交流電壓檔，并接在蓄電池的正負極兩端，來測量發電機輸出的交流電壓（正常值應≤0.4V ）。具體步驟如下：
③將數字萬用表并接于蓄電池的正負極兩端，讀取交流電壓值。如果電壓≤0.4V，說明發電機的整流器工作正常；如果電壓＞ 0.5V，說明發電機的整流器存在故障。

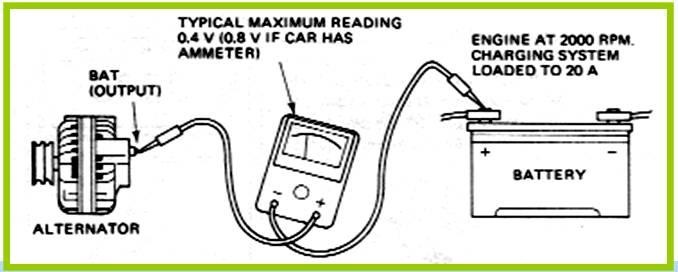

?、塾脭?shù)字萬用表的直流電壓檔測量發電機的輸出端與蓄電池的正極端之間的電壓降（如圖所示），正常電壓值為≤0.4V。如果超過0.4V，說明導線連接點的電阻大。
?、苡脭?shù)字萬用表的直流電壓檔測量發電機的外殼與蓄電池的負極端之間的電壓降（如圖所示），正常電壓值為≤0.3V。如果超過0.3V，說明導線連接松動，連接點的電阻大。
?、诎l(fā)電機故障。如轉子或定子繞組層間短路、電刷磨損或彈簧彈力不足、硅整流二極管不良或個別二極管開路、過松等。
